Atelier Craft – HackGyver

Écrit par l’équipe HackGyver – Mai 2025

Craft est le nom d'une démo technique 8 bits extrêmement impressionnante qui tourne sur un simple microcontrôleur ATmega88, réalisée par Linus Åkesson
(alias lft), un créateur bien connu dans la demoscene "minimaliste".
Une carte électronique a été réalisée et basée sur le schéma de Linus par un membre de l'association qui la fait ensuite produire dans une usine en Chine (pcbway).

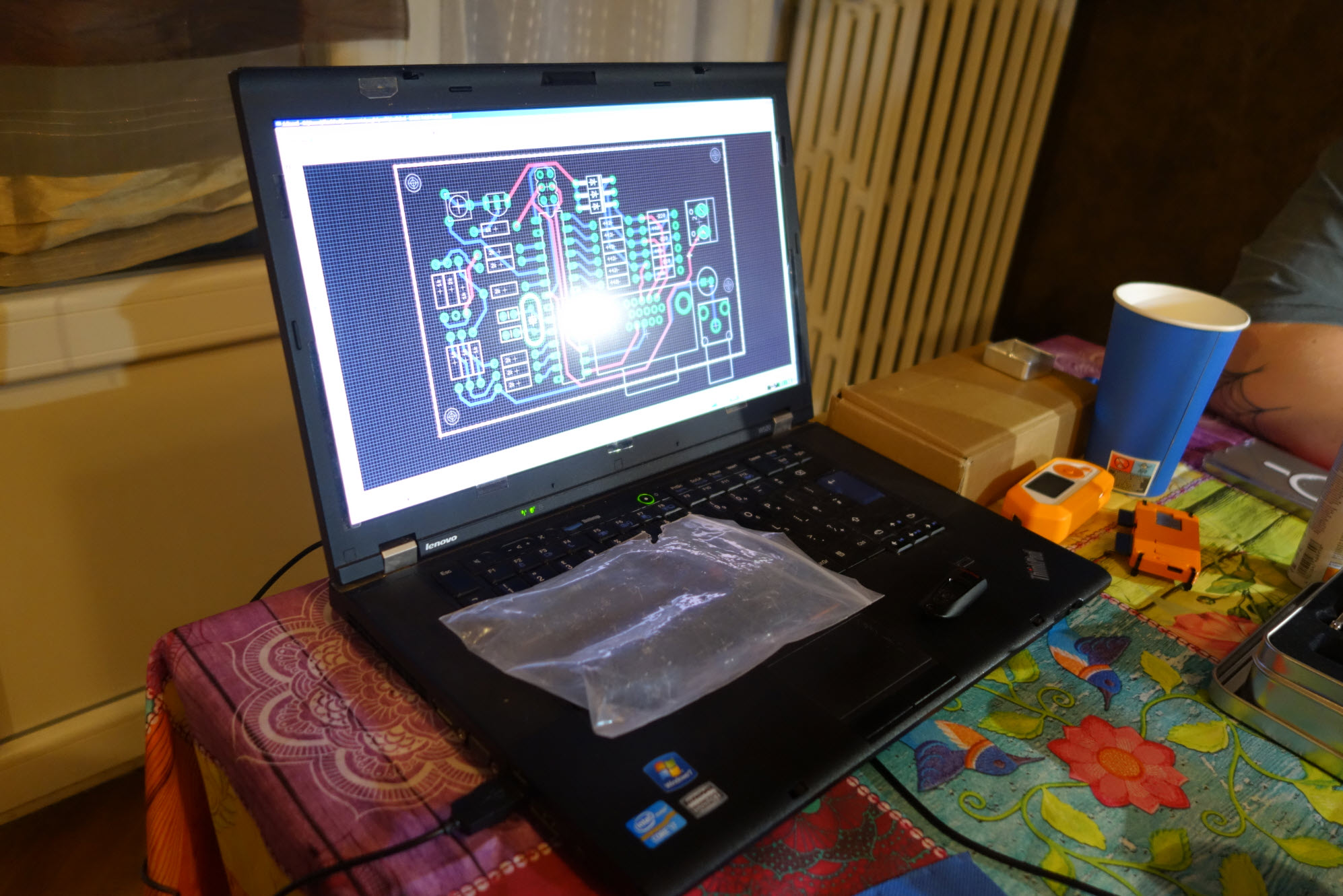

PCB2

Le firmware et le fichier typon créé avec le logiciel Eagle sont disponibles ici:
📥 typon_et_firmware_craft.zip

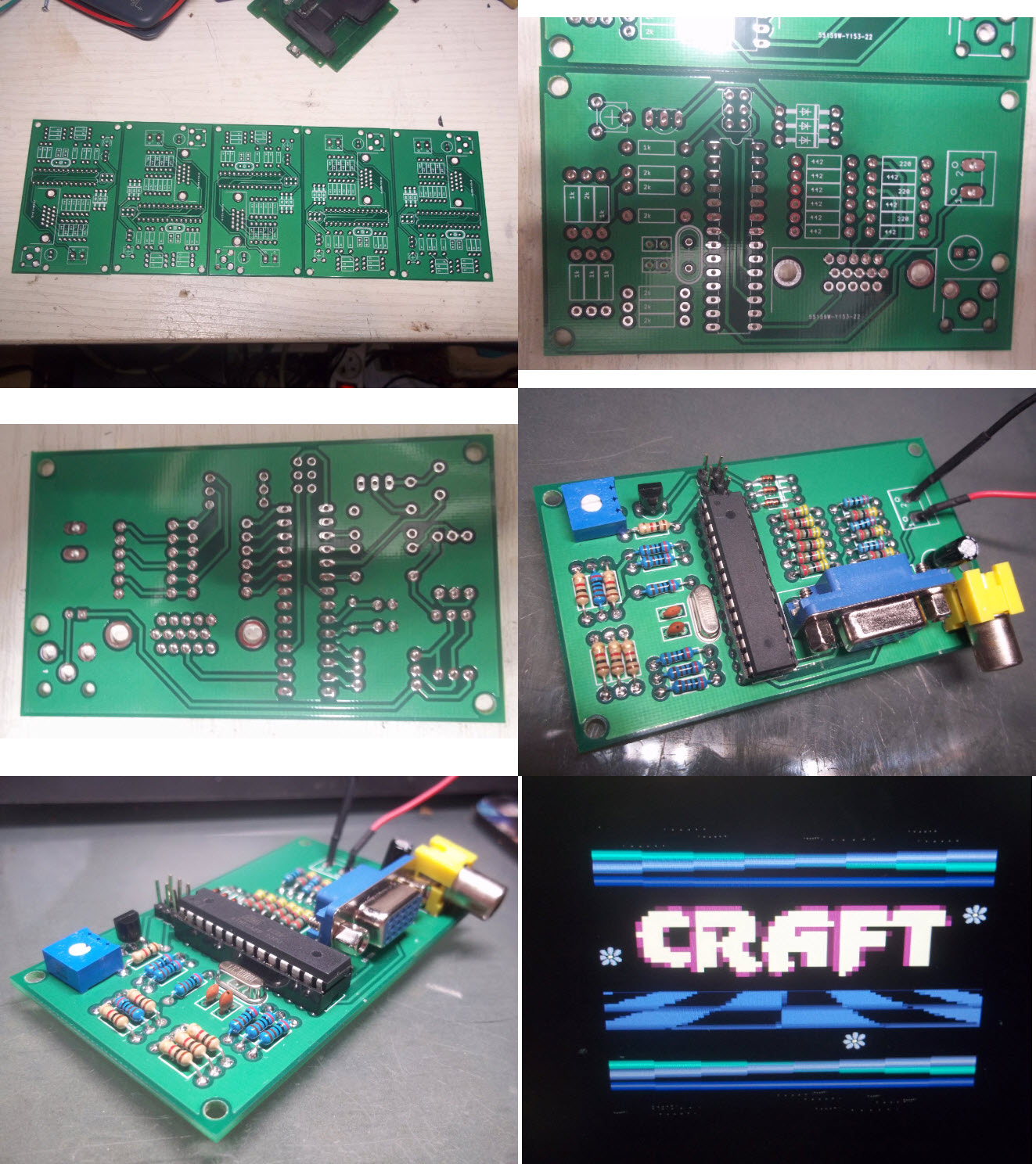

Une fois assemblée, la carte ressemble à ça:

PCB

La liste des composants nécessaire pour construire cette carte :

  • x7 - Résistance 2k Ω
  • x6 - Résistance 1k Ω
  • x9 - Résistance 442 Ω
  • x3 - Résistance 220 Ω
  • x2 - Condensateur 22 pF
  • x1 - Condensateur 10 µF
  • x3 - Diodes 1N4148
  • x1 - Transistor BC560C
  • x1 - Trimmer 1K
  • x1 - ATMEGA88-20PU
  • x1 - Quartz 20 MHz
  • x1 - Socket VGA femelle
  • x1 - Socket RCA femelle
  • x1 - Bornier à vis

Que du traversant, ce qui rend la soudure simple.
Durant l'atelier, 2 cartes ont été construites par groupe de 2 adhérents.

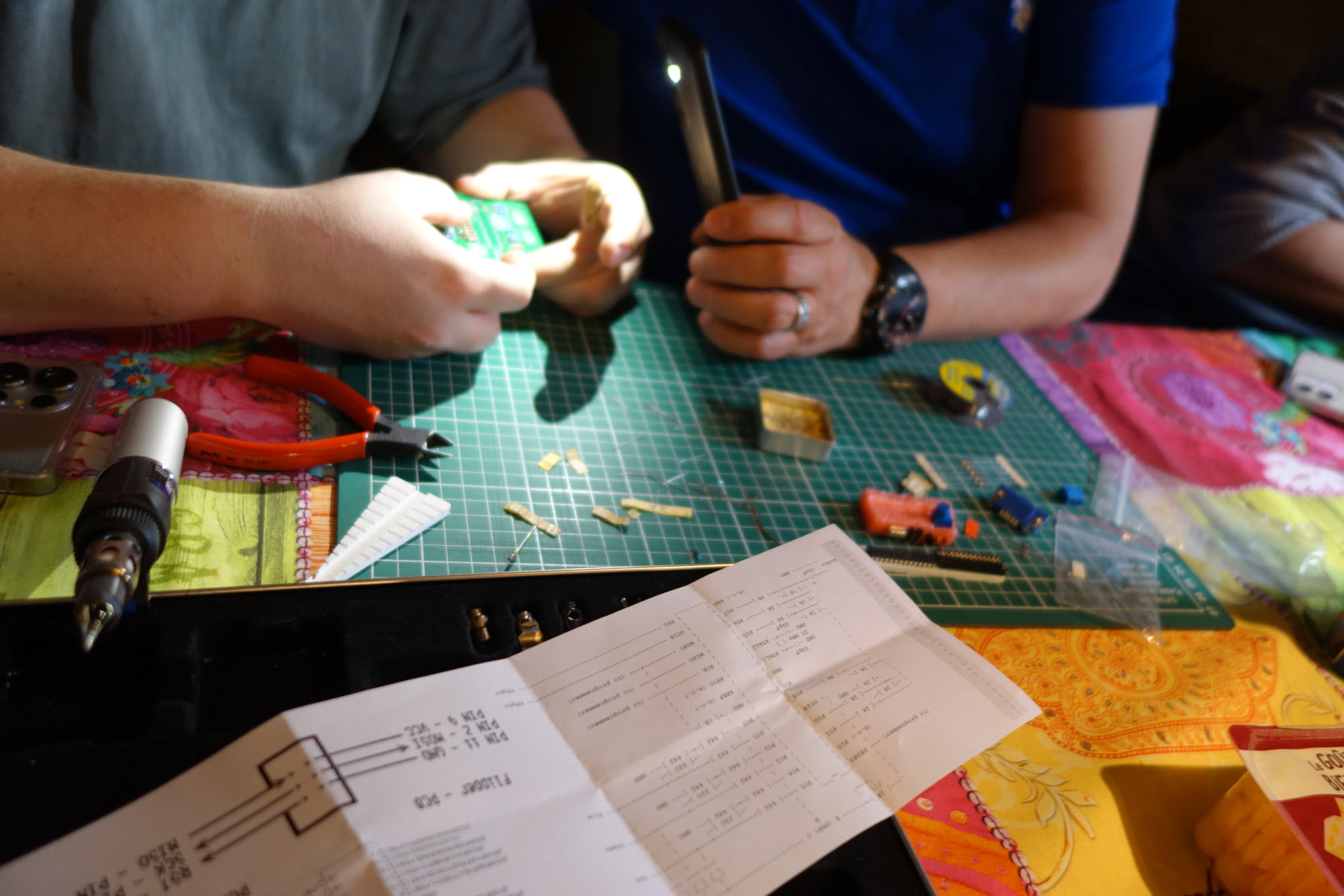

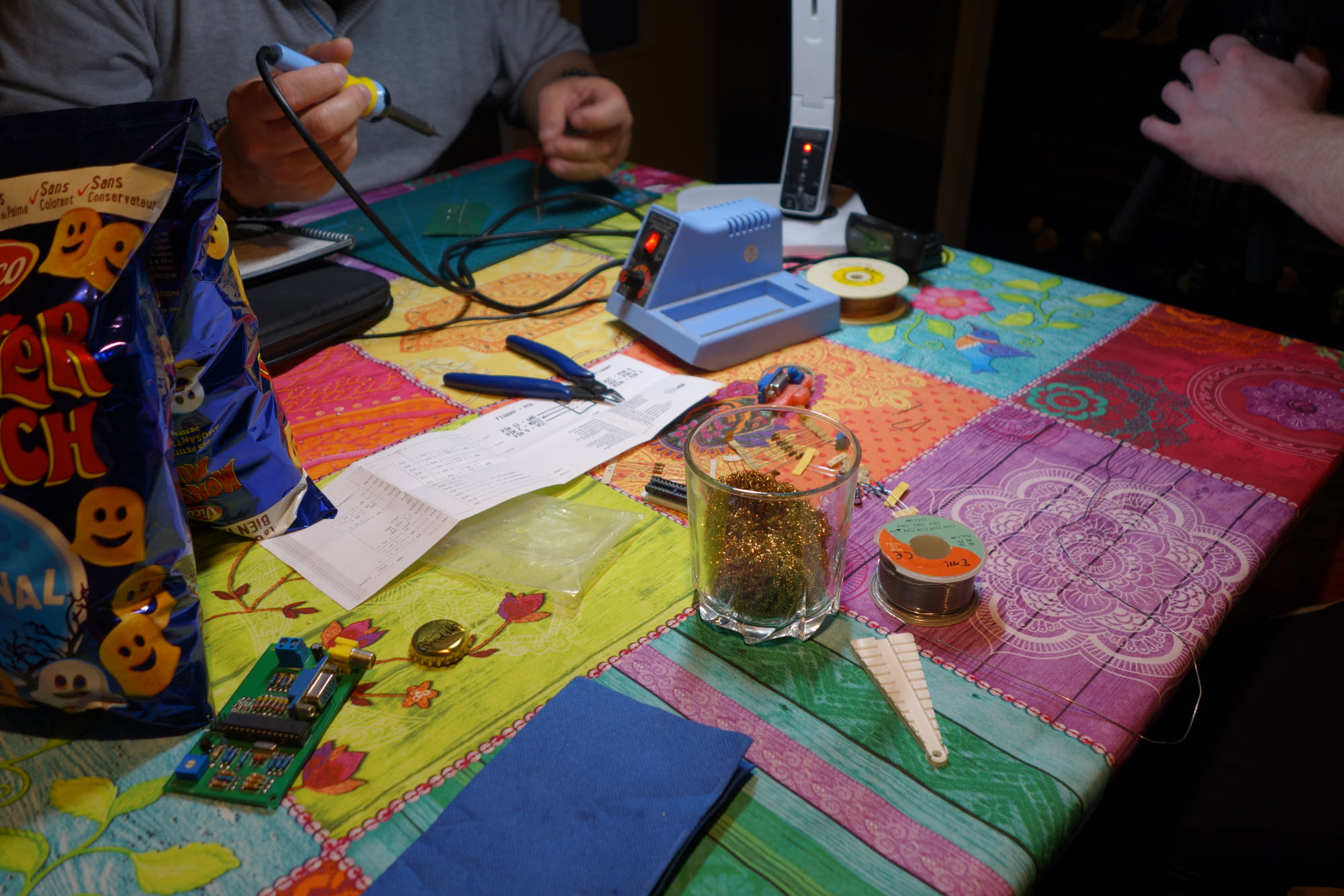

Atelier 1Atelier 2

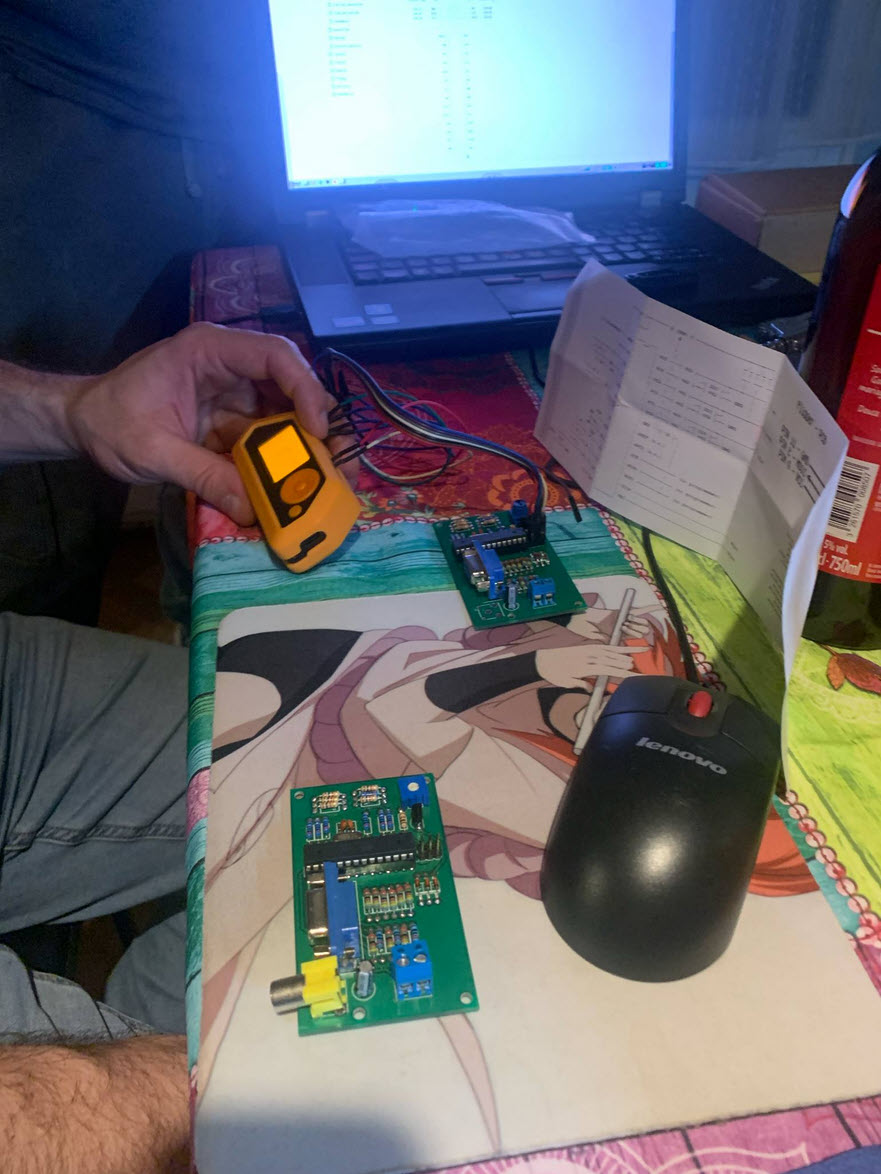

L'ATMega88 a ensuite été flashé à l'aide d'un flipper zero et de l'application AVR Flasher

Flasher
